Подшипники корпусные — описание и размеры

Корпусные узлы являются готовыми к установке конструкциями, заполненными пластичной смазкой и укомплектованные уплотнениями. Узлы, благодаря конструкции состоящий из подшипника со сферическим шлифованным наружным кольцом и корпуса со сферическим отверстием, компенсируют перекосы вала и обеспечивают самоцентровку подшипника в корпусе при монтаже. Они способны воспринимать высокие нагрузки.

Тип UC

Подшипники корпусные UC

Наименование	d, мм	D, мм	Bi, мм	Be, мм	n, мм	m, мм	ds	Динамическая грузоподъемность	Статическая грузоподъемность	Вес, кг
UC 201	12	47	31	16	12,7	18,3	M6x1.0	12800	6650	0,21
UC 202	15	47	31	16	12,7	18,3	M6x1.0	12800	6650	0,19
UC 203	17	47	31	16	12,7	18,3	M6x1.0	12800	6650	0,18
UC 204	20	47	31	16	12,7	18,3	M6x1.0	12800	6650	0,16
UC 205	25	52	34,1	17	14,3	19,8	M6x1.0	14000	7880	0,19
UC 206	30	62	38,1	19	15,9	22,2	M6x1.0	14500	11200	0,31
UC 207	35	72	42,9	20	17,5	25,4	M8x1.0	25700	15200	0,48
UC 208	40	80	49,2	21	19	30,2	M8x1.0	29600	18200	0,62
UC 209	45	85	49,2	22	19	30,2	M8x1.0	31850	20800	0,67
UC 210	50	90	51,6	23	19	32,6	M10x1.0	35100	23200	0,78
UC 211	55	100	55,6	25	22,2	33,4	M10x1.0	43550	29200	1,03
UC 212	60	110	65,1	27	25,4	39,7	M10x1.0	47800	32800	1,45
UC 213	65	120	65,1	28	25,4	39,7	M10x1.0	57200	40000	1,71
UC 306	30	72	43	23	17	26	M6x1.0	26500	15200	0,52
UC 308	40	90	52	27	19	33	M10x1.0	40600	23700	0,95

Тип UCP 200

Для нормальных условий эксплуатации. Крепление стопорными винтами

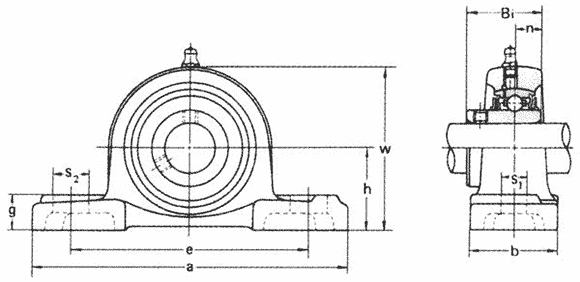

Подшипник UCP схема

Наименование	Диаметр вала, мм	h, мм	a, мм	e, мм	b, мм	s1, мм	s2, мм	g, мм	W, мм	Bi, мм	n, мм	Болт	Вес, кг
UCP201	12	30,2	127	96	38	13	19	15	62	31	12,7	M10	0,6
UCP202	15	30,2	127	96	38	13	19	15	62	31	12,7	M10	0,6
UCP203	17	30,2	127	96	38	13	19	15	62	31	12,7	M10	0,6
UCP204	20	33,3	127	95	38	13	19	15	65	31	12,7	M10	0,7
UCP205	25	36,5	140	105	38	13	16	16	70	34	14,3	M10	0,8
UCP206	30	42,9	165	121	48	17	21	18	83	38,1	15,9	M14	1,3
UCP207	35	47,6	167	127	48	17	21	19	94	42,9	17,5	M14	1,6
UCP208	40	49,2	184	137	54	17	25	19	100	49,2	19	M14	2
UCP209	45	54	190	146	54	17	22	20	108	49,2	19	M14	2,3
UCP210	50	57,2	206	159	60	20	25	22	114	51,6	19	M16	2,7
UCP211	55	63,5	219	171	60	20	25	22	126	55,6	22,2	M17	3,3
UCP212	60	69,8	241	184	70	20	25	25	138	65,1	25,4	M18	4,7
UCP213	65	76,2	265	203	70	25	29	27	150	65,1	25,4	M20	5,6
UCP214	70	79,4	266	210	72	25	31	27	156	74,6	30,2	M20	7,3
UCP305	25	45	175	132	45	17	20	16	85	38	15	M14	1,28
UCP306	30	50	180	140	50	17	20	18	95	43	17	M14	1,72
UCP307	35	56	210	160	56	17	25	20	106	48	19	M14	2,33
UCP308	40	60	220	170	60	17	27	22	116	52	19	M14	3,01
UCP309	45	67	245	190	67	20	30	24	129	57	22	M16	3,77
UCP310	50	75	275	212	75	20	35	27	143	61	22	M16	5,47

Тип UCF

Подшипники корпусные UCF

Наименование	Диаметр вала, мм	a, мм	e, мм	i, мм	g, мм	l, мм	s, мм	Z, мм	Bi, мм	n, мм	Болт	Вес, кг
UCF201	12	86	64	15	12	25,5	12	33,3	31	12,7	M10	0,64
UCF202	15	86	64	15	12	25,5	12	33,3	31	12,7	M10	0,62
UCF203	17	86	64	15	12	25,5	12	33,3	31	12,7	M10	0,61
UCF204	20	86	64	15	12	25,5	12	33,3	31	12,7	M10	0,59
UCF205	25	95	70	16	14	27	12	35,7	34	14,3	M10	0,82
UCF206	30	108	83	18	14	31	12	40,2	38,1	15,9	M10	1,1
UCF207	35	117	92	19	16	34	14	44,4	42,9	17,5	M12	1,5
UCF208	40	130	102	21	16	36	14	51,2	49,2	19	M14	2
UCF209	45	137	105	22	18	38	16	52,2	49,2	19	M14	2,4
UCF210	50	143	111	22	18	40	16	54,6	51,6	19	M14	2,5
UCF211	55	162	130	25	20	43	19	58,4	55,6	22,2	M16	3,4
UCF212	60	175	143	29	20	48	19	68,7	65,1	25,4	M16	4,6
UCF213	65	187	149	30	20	50	19	69,7	65,1	25,4	M16	5,5
UCF214	70	193	152	31	24	54	19	75,4	74,6	30,2	M16	6,1
UCF306	30	125	95	18	15	32	16	44	43	17	M14	1,8
UCF307	35	135	100	20	16	36	19	49	48	19	M16	2,2
UCF308	40	150	112	23	17	40	19	56	52	19	M16	3

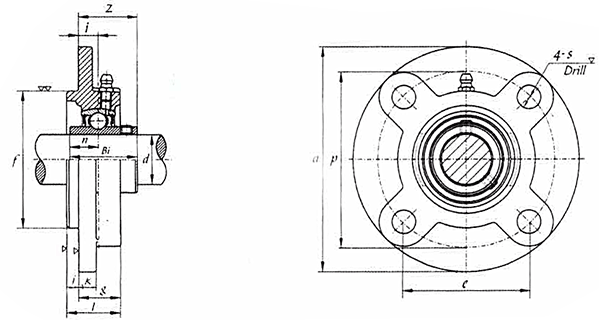

Тип UCFC

Подшипники корпусные UCFC

Наименование	Диаметр вала, мм	a, мм	e, мм	i, мм	g, мм	l, мм	s, мм	Z, мм	Bi, мм	n, мм	Болт	Вес, кг
UCFC204	20	100	55,1	10	20,5	25,5	12	28,3	31	12,7	M10	0,66
UCFC205	25	115	63,6	10	21	27	12	29,7	34,1	14,3	M10	0,92
UCFC206	30	125	70,7	10	23	31	12	32,2	38,1	15,9	M10	1,21
UCFC207	35	135	77,8	11	26	34	14	36,4	42,9	17,5	M12	1,5
UCFC208	40	145	84,8	11	26	36	14	41,2	49,2	19	M12	1,87
UCFC209	45	160	93,3	10	26	38	16	40,2	49,2	19	M14	2,34
UCFC210	50	165	97,6	10	28	40	16	42,6	51,6	19	M14	2,72
UCFC211	55	185	106,1	13	31	43	19	46,4	55,6	22,2	M16	3,66

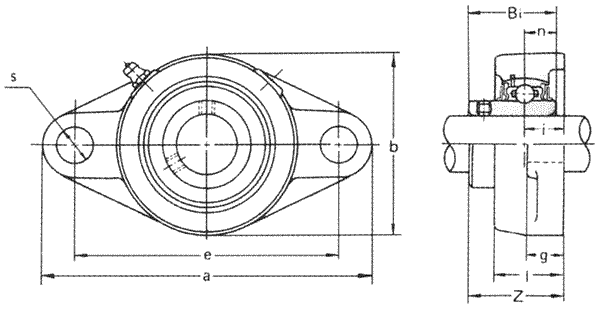

Тип UCFL

Подшипники корпусные UCFL

Наименование	Диаметр вала, мм	a, мм	e, мм	i, мм	g, мм	l, мм	s, мм	b, мм	z, мм	Bi, мм	n, мм	Болт	Вес, кг
UCFL202	15	113	90	15	12	25,5	12	60	33,3	31	12,7	M10	0,48
UCFL203	17	113	90	15	12	25,5	12	60	33,3	31	12,7	M10	0,47
UCFL204	20	113	90	15	12	25,5	12	60	33,3	31	12,7	M10	0,45
UCFL205	25	130	99	16	14	27	16	68	35,7	34	14,33	M14	0,63
UCFL206	30	148	117	18	14	31	16	80	40,2	38,1	15,9	M14	0,96
UCFL207	35	161	130	19	16	34	16	90	44,4	42,9	17,5	M14	1,2
UCFL208	40	175	144	21	16	36	16	100	51,2	49,2	19	M14	1,6
UCFL209	45	188	148	22	18	38	19	108	52,2	49,2	19	M16	1,9
UCFL210	50	197	157	22	18	40	19	115	54,6	51,6	19	M16	2,2

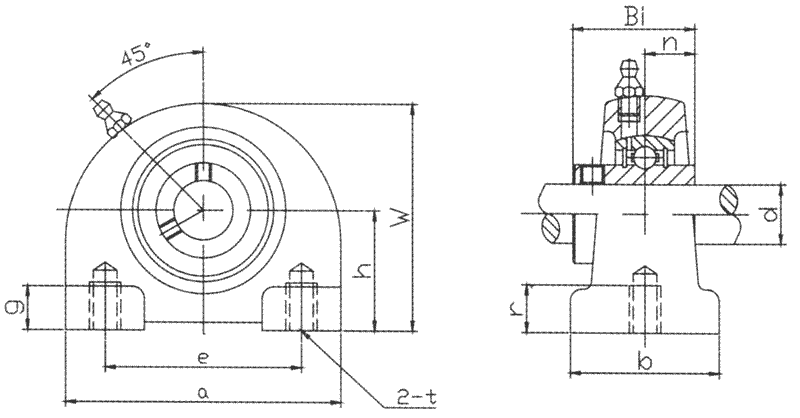

Тип UCPA

Подшипники корпусные UCPA

Наименование	Диаметр вала, мм	h, мм	a, мм	e, мм	b, мм	r, мм	g, мм	w, мм	Bi, мм	n, мм	Болт	Вес, кг
UCPA204	20	30,2	76	52	40	12	1,1	62	31	12,7	M10	0,6
UCPA205	25	36,5	84	56	45	15	12	72	34	14,3	M10	0,81
UCPA206	30	42,9	94	66	50	18	12	84	38,1	15,9	M14	1,2
UCPA207	35	47,6	110	80	55	20	13	95	42,9	17,5	M14	1,7
UCPA208	40	49,2	116	84	58	20	13	100	49,2	19	M14	1,9
UCPA210	50	57,2	130	94	64	25	14	116	51,6	19	M16	2,6

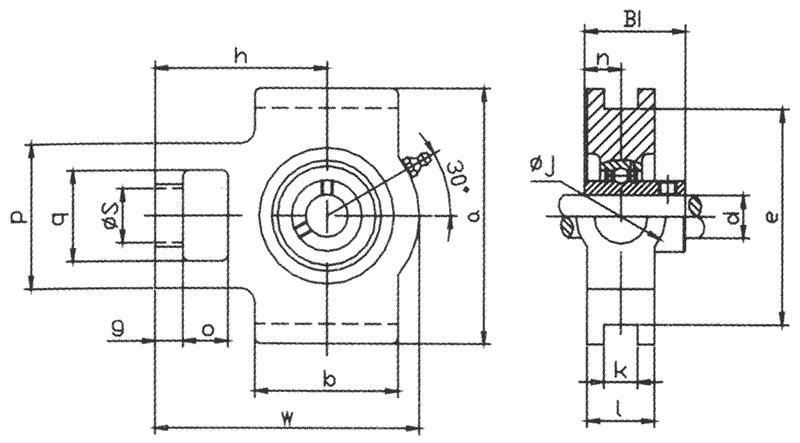

Тип UCT

Подшипники корпусные UCT

Наименование	Диаметр вала, мм	o, мм	g, мм	P, мм	q, мм	S, мм	b, мм	k, мм	e, мм	a, мм	w, мм	i, мм	l, мм	h, мм	Bi, m	n, мм	Вес, кг
UCT204	20	16	10	51	32	19	51	12	76	89	94	32	21	61	31	12,7	0,79
UCT205	25	16	10	51	32	19	51	12	76	89	97	32	24	62	34	14,3	0,82
UCT206	30	16	10	56	37	22	57	12	89	102	113	37	28	70	38,1	15,9	1,3
UCT207	35	16	13	64	37	22	64	12	89	102	129	37	30	78	42,9	17,5	1,6
UCT208	40	19	16	83	49	29	83	16	102	114	144	49	33	88	49,2	19	2,4
UCT209	45	19	16	83	49	29	83	16	102	117	144	49	35	87	49,2	19	2,4
UCT210	50	19	16	83	49	29	86	16	102	117	149	49	37	90	51,6	19	2,5
